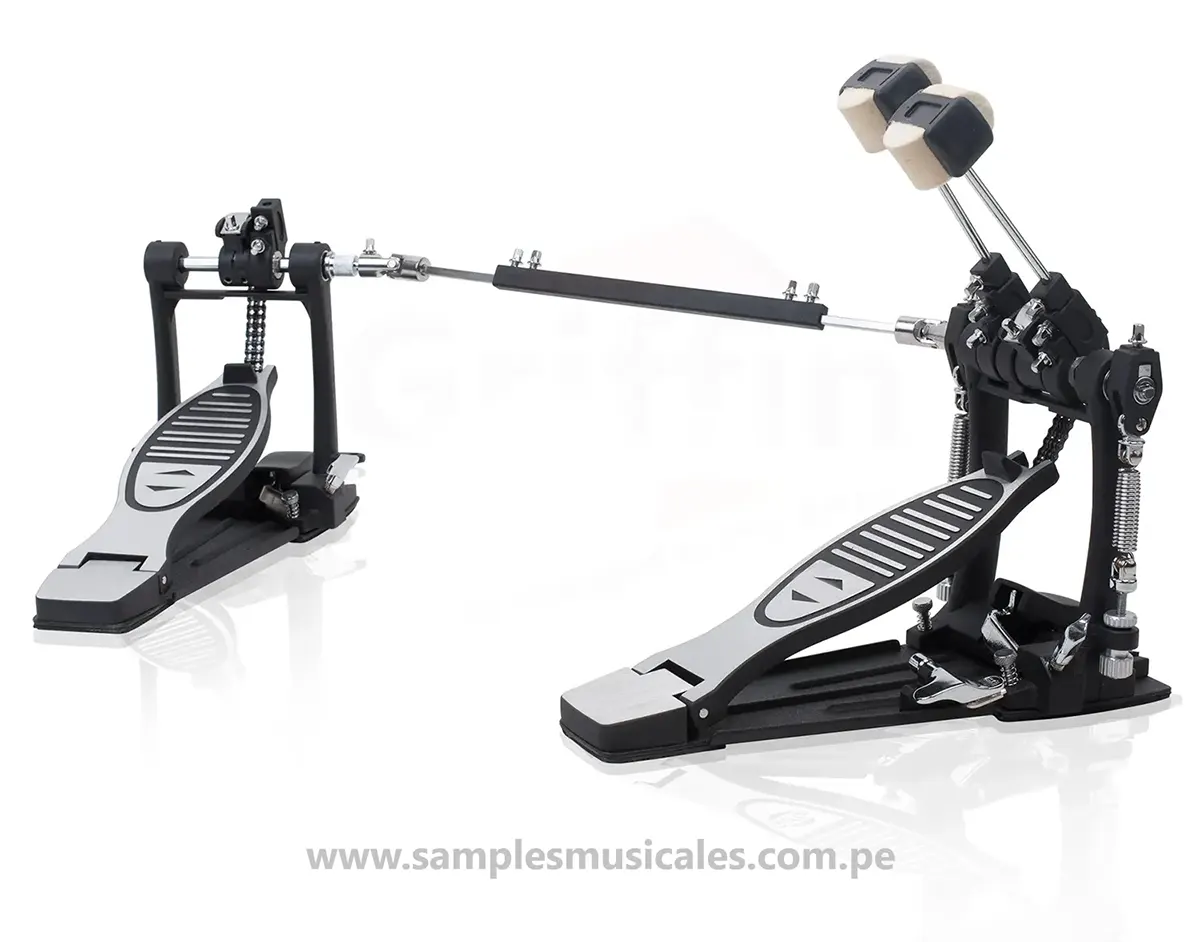

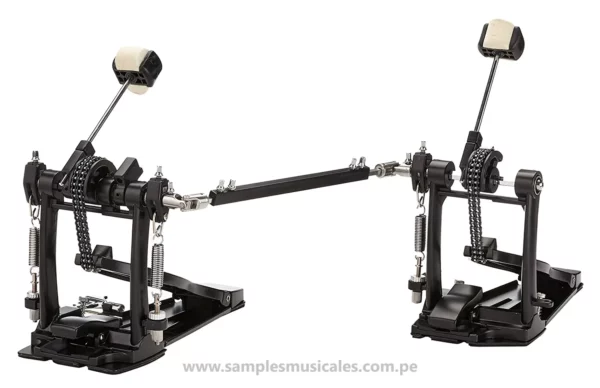

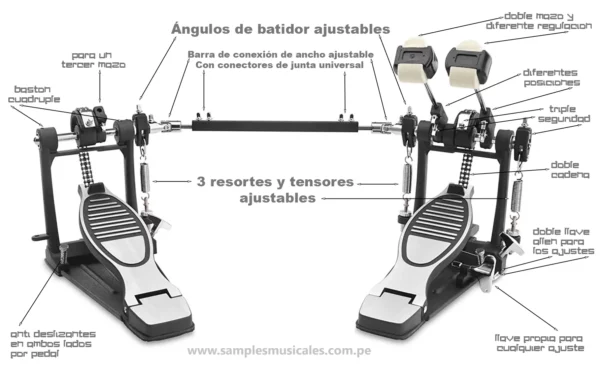

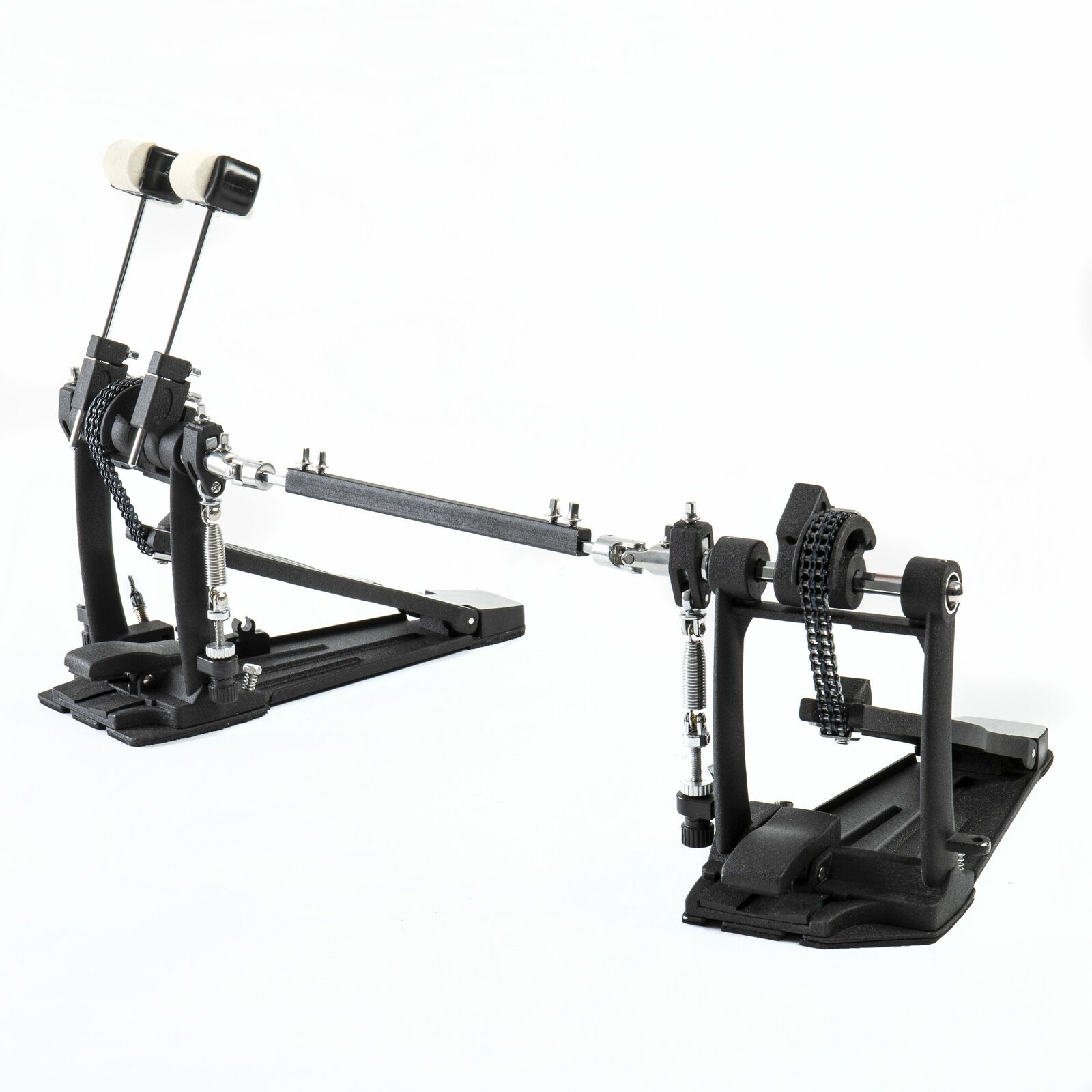

PEDAL DE BOMBO DOBLE ACÚSTICA CON PLATAFORMA MAS FUNDA LLAVE MARIPOSA Y 2 LLAVES ALLEN SAMPLES FV6A

Quad Beater:

El Quad Beater tiene cuatro caras, cada una capaz de producir un sonido diferente. Consulte la siguiente tabla para determinar el sonido que mejor se adapta a su estilo de interpretación. A Superficie de fieltro Área de contacto puntual Sonido cálido con ataque agudo y Superficie de fieltro Área de contacto = Sonido cálido con ataque sordo C Superficie de plástico/Área de contacto puntual – Sonido duro con ataque agudo D Superficie de plástico Área de contacto lineal = Sonido duro con ataque sordo Inserto de ajuste del batidor el batidor

cuádruple en el soporte del batidor

Enlace con la cara deseada hacia el parche del bombo Afloje el tornillo Allen con la llave hexagonal provista) en el tope de ajuste del batidor y sostenga el batidor a la altura deseada. Deslice el tope de ajuste del batidor en la muesca del enlace del soporte del batidor y vuelva a apretar firmemente el tornillo Allen. Luego apriete el perno con llave para asegurar el batidor. El tope de ajuste del batidor ayuda a evitar que el batidor cuádruple gire mientras toca y mantiene la posición de ajuste deseada para uso futuro.

NB A Conexión del conjunto del eje de transmisión

Conecte los extremos del eje de transmisión (A a las extensiones cortas (B) en los pedales principal y secundario (dibujos n.° 1 y 2). el pedal secundario (izquierdo) a la altura (ángulo) de juego adecuada antes de conectar las juntas del eje de transmisión (A) a los pedales de bola Afloje los pernos de llave en el tubo de conexión central del conjunto del eje de transmisión Ajuste la distancia entre el podal principal y el Pedal secundario a su gusto Vuelva a apretar los pernos de llave

(Dibujo #i3) Tornillo de anclaje #3

Los tornillos de anclaje se pueden extender según sea necesario para ayudar a evitar que el bombo se deslice hacia adelante mientras toca

(PRECAUCIÓNI)

Las puntas de los tornillos de anclaje son afiladas y puede dañar la superficie del piso Alfombrillas de goma Para maximizar la tracción de las alfombrillas de goma debajo del Powerpate, manténgalas limpias y libres de polvo con una toalla de algodón húmeda

Piezas opcionales T-2(P-2001C)

El pedal de transmisión por cadena se convierte fácilmente en una transmisión por correa Pedalear con el opcional Estabilizador de pedal opcional Boll (PS-85) Para evitar que el pedal trasero se deslice, el estabilizador de pedal PS-85 está disponible por separado. Secundario (izquierda) El PS-85 cuenta con puntas de punta/goma convertibles y está sujeto por las mozas del pedal del hool para mantener el ajuste de todos los tornillos Allen. Periódicamente

(PRECAUCIÓN

utilice las llaves hexagonales incluidas para mantener la ligereza, aplique lubricación a todas las piezas móviles para asegurar un funcionamiento suave
